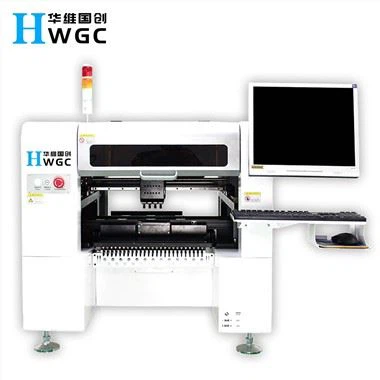

Intelligentes Pick-and-Place-System

Anzahl der Bestückköpfe

4(hohe-Genauigkeit)

Anzahl der IC-Trays

48

Anzahl der Feeder

50/44 (vorbehaltlich 8-mm-Zuführung)

Positionierungsgenauigkeit

0,01 mm

Wiederholte Montagegenauigkeit

0,05 mm

Montagegeschwindigkeitsbereich des Widerstands

5000–8000 Stück/h Kapazitätskomponenten

Anwendbare Komponenten

Widerstand, Kondensator, Chip, Lampenperle 0201-30*30mm usw.

Unterstützte maximale Leiterplattenfläche

50*50mm-(50F)350*190mm /(44F)350*260mm

Feeder

elektrische Zuführung, pneumatische Zuführung, Vibrationszuführung, IC-Tray usw.

Erkennungsgeräte

Markierungskamera x1, Schnellerkennungskamera x4, Hochpräzisionskamera x1

Maximale Höhe der anwendbaren Komponenten

Weniger als oder gleich 7 mm

PCB-Transportmodus

Dreistufiger Einstieg, automatische Verbindung von links nach rechts, automatische Leiterplattenpositionierung

Markieren Sie die Positionierung

manuell / automatisch

Programmiermethode

Automatische Programmierung nach manuellem Importieren von PCB-Koordinatendateien

Kontrollsystem

HuaweiGuochuang-Steuerungssystem

Maximale Schrittlänge der XY-Achse

629 mm * 679 mm

Spuren der XY-Achse

Linearführung + Schraubendreher

Bewegungsmodus der XY-Achse

Intelligente Verknüpfung von Beschleunigung und Verzögerung von Kurve und Linie, integrierter linearer Interpolationsalgorithmus.

Steuercomputer

Industrie-Steuerungscomputer mit Intel-Hochleistungsprozessor

Anpassungsmethode der Spuren

elektrisch

Sortiment an Düsenpuffern

4,5 mm

Maximale Schrittlänge der Z-Achse

20mm

Winkelbereich für Komponenten

±180 Grad

Motor

AC-Servomotor-Serie

Treiber

Hochgeschwindigkeits-DSP-Treiber

Anforderungen an die Luftversorgung

Öl-Wasser-Filter, größer oder gleich 50 l, Staubfilter und Luftdruckstabilisator usw.

Vakuumversorgung der Düse

Vakuumerzeuger mit integrierter Hochgeschwindigkeits-Vakuumstoßfunktion

Bereich des Luftversorgungsdrucks

0,5–0,7 MPa

Betriebssystem

Unabhängige Forschung und Entwicklung eines intelligenten SMT-Betriebssystems auf Basis von Windows

PCB erfordert

3–5 mm Prozesskante im Automatikmodus

Sichtanzeige

17-Zoll-Industriekontrolldisplay

Kabel

langlebiges flexibles Kabel (10 Millionen Mal)

Stromversorgung

220V 50/60Hz

Durchschnittliche Leistung

600W

Maschinenabmessungen

Schreibtischmaschine 1140*900*900mm
Vertikalmaschine 900*1140*1340mm

Gewicht

(Tischmaschine) 210 kg (vertikale Maschine) 280 kg
